KONFIGURASI VOIP PADA CISCO PACKET TRACER
1. Buka cisco packet
tracer versi minimal 5.3.3
2. Buat sebuah router
jenis 2811 (karena hanya ini yang menyediakan fungsi untuk iphone )
3. Buat sebuah switch
(jenis 2960)
5. Sambungkan seluruh ip
phone ke switch dan switch ke router,masing-masing menggunakan kabel jenis
straight-through

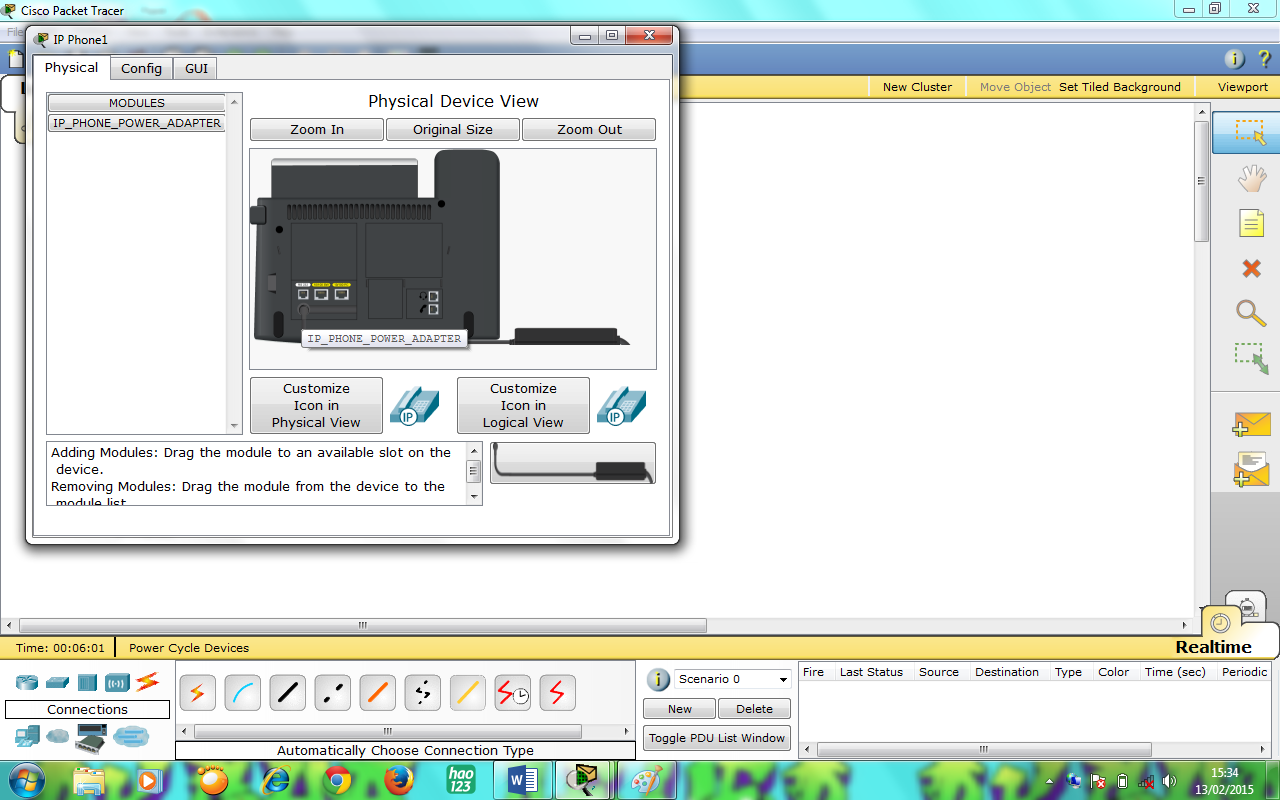

6. Colokan power adapter
pada setiap ip phone kemudian drag power ke portnya

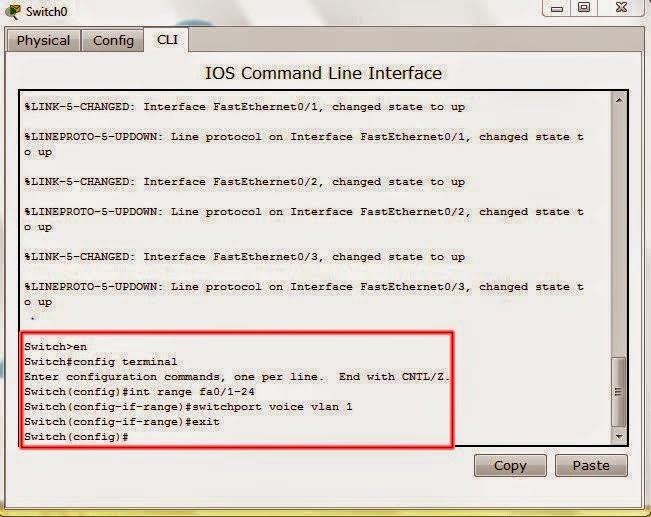

Masuk ke tahan konfigurasi switch
a) Klik pada switch dan
masuk ke tab CLI (kita akan mengkonfigurasi dengan metode command line).
b) Ketikkan perintah
“en” kemudian “config terminal” (artinya kita akan masuk ke konfigurasi).
c) Masukkan perintah
“int range fa0/1-24” untuk memberikan semua port switch (port 1-24) kepada
switch port voice)
d) Ketikkan “switch
voice vlan 1” (membuat vlan rd yang default berada dalam vlan 1)
e) Ketikkan perintah
“exit” (untuk keluar dari config terminal)

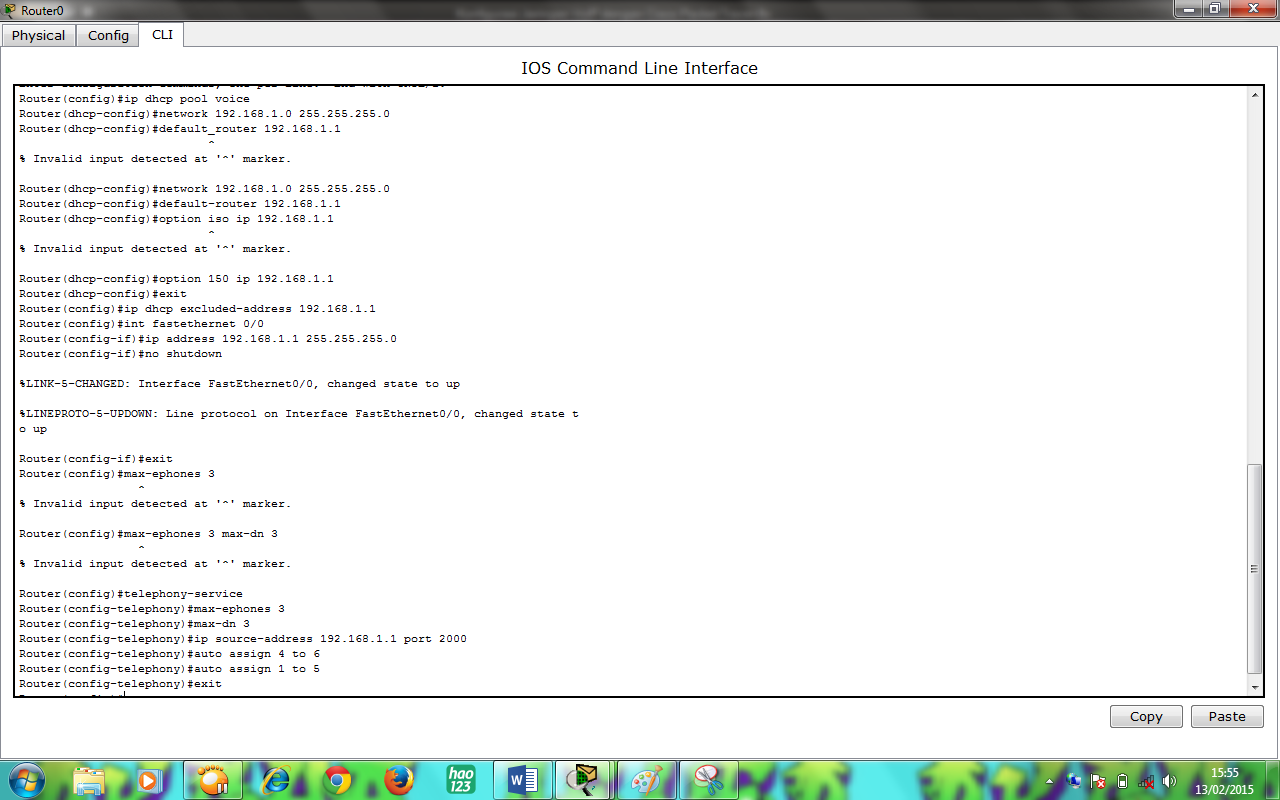

Selanjutnya, kita akan masuk ke tahap
konfigurasi router
a) Ketikkan perintah
yang sama untuk memulai yaitu “en” dan “config terminal”
b) Ketikkan “ip dhcp
pool voice” (untuk masuk ke konfigurasi DHCP)
c) Ketikkan “network
192.168.1.0 255.255.255.0” (untuk memasukkan ip network dan subnet mask pad
akonfigurasi dhcp)
d) Kemudian masukkan
perintah : “default_router 192.168.1.1 (untuk menentukan ip roter dhcp)
e) Ketikkan “option 150
ip 192.168.1.1” untuk menentukan berapa jumlah ip maksimal yang akan memberikan
150 ip yang mulai dari 192.168.1.1 yaitu 192.168.1.2 sampai 192.168.1.152
f) Ketikkan “exit”
(untuk keluar dari konfigurasi dhcp)
g) Kemudian masukkan
perintah :”ip dhcp excluded-address 192.168.1.1” (agar ip router yaitu
192.168.1.1 tidak ikut diberikan ke host pada dhcp
h) Ketikkan “int
fastethernet 0/0” (kita akan konfigurasi interface pada router)
i) Ketikkan “ip address
192.168.1.1 255.255.255.0” (memberikan ip pada router secara static)
j) Ketik “no shutdown”
(untuk mengaktifkan/meng-up kan konfigurasi ip router tersebut.
k) Ketik lagi “exit”
(keluar dari config terminal)
